您当前的位置:网站首页 >> 电力仪表 >> ELECON-MP导轨式电能表 >> ELECON-MP210

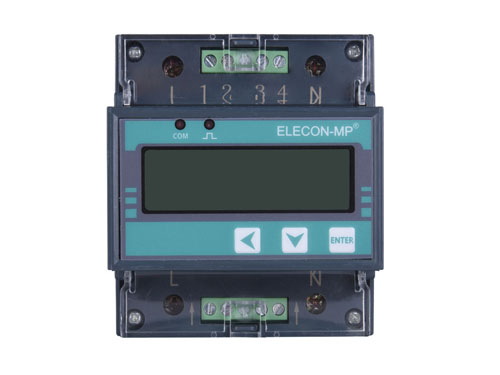

ELECON-MP210

简介
      MP系列精巧电表系采用微电子技术计量电量;采用专用大规模集成电路与最新单片处理器及其外围芯片技术设计;该电表完全符合IEC61036国际标准中1和2级三相电表的相关技术要求,并且完全符合中国部标DL/T614-1997、中国国标GB/T17215.321-2008中1或2级单相电表的相关技术要求。可靠性好、体积小、重量轻、外表美观、工艺先进。
      5mmDIN标准导轨方式安装等特点;并具有良好的抗电磁干扰、低自耗节电、高精度、高过载、高稳定性、防窃电、长寿命等优点。特别具有RS485接口,提供Modbus、DL/T645等多种协议,轻松建立电能监控系统。

MP210
单相
超薄的单相精巧电表,薄至18mm;
提供5+2清晰LCD大字符显示,(可选6+1计数器显示模式) ;
精度Class2(可选Class1);
脉冲输出 35mm导轨安装。
单模数化体积,灵活小巧,美观大方。

MP220
单相
单相精巧电表;
提供5+2清晰LCD大字符显示(可选6+1计数器显示模式);
精度Class2(可选Class1);
脉冲输出;
35mm导轨安装;
可选RS485通讯。
两个模数化体积,依然小巧,美观大方,横排显示,符合人体工学。
MP260
单相
单相精巧电表;
提供5+2清晰LCD大字符显示(可选6+1计数器显示模式);
精度Class2(可选Class1);
脉冲输出,35mm导轨安装;
可选分时电量(复费率),可选多功能;
可选RS485通讯,可选CT接入。
四个模数化体积,显示更清晰,耐高温端子。
MP280
三相
三相精巧电表;
提供5+2清晰LCD大字符显示,(可选6+1计数器显示模式);
精度Class2(可选Class1),脉冲输出;
35mm导轨安装 可选分时电量(复费率),可选多功能;
可选RS485通讯,可选CT接入;
可选适用于中央空调计费的选件。
七个模数化体积,显示更清晰,耐高温端子。


特性
       MP系列多功能电力仪表采用导轨式安装,适用于计量额定频率为50Hz或60Hz的交流电参数及有功电度,具有可靠性好、 体积小、重量轻、外表美观、工艺先进35mmDIN标准导轨方式安装,能与各类终端配电箱完美结合等特点。
       此表供固定安装在室内使用,适用于环境温度不超过-20℃~+55℃,相对湿度不超过85%,且空气中不含有腐蚀性气体及避免尘砂、霉菌、盐雾、凝露、昆虫等影响。
       具有如下功能特性:
       精准计量 卓越品质---2.0级精度(可选1级精度),通过国家权威认证,完全满足电能计量准确性要求。
       体积精巧 安装灵活---35mm导轨安装,与微型断路器完美结合,MP210单相电度表18mm超薄机身,模块化体积。 MP220单相电度表体积小巧,横排显示,更符合人机工程学。
       远程输出 轻松统计---通信接口,DL/T645或Modbus规约,轻松构建电能监控管理系统。脉冲输出,轻松实现远程计量。 数字显示,直观易读掉电不丢失。
       简洁实用 安全可靠---功能简洁,轻松安装在各类配电箱内。无需外部工作电源,简单实现电能统计。
       特殊应用 专业优化---专门针对中央空调,楼宇等特殊计费系统进行针对性优化,适应于多种高级中央空调系统。

规格
名称
型号
准确度
额定电压Ub
额定电流( A )
复费率
输出
CT接入
多功能
单相电度表
MP210
2级(可选1级)
230V
5(45)A
-
脉冲
-
-
单相电度表
MP220
2级(可选1级)
230V
1.5(6)/CT
或10(80)A
-
脉冲
-
-
单相电度表
MP260
2级(可选1级)
230V
1.5(6)/CT
或10(100)A
可选
脉冲
RS485(可选)
可选
可选
三相电度表
MP280
2级(可选1级)
230/400V
1.5(6)/CT
或10(100)A
可选
脉冲
RS485(可选)
可选
可选
注:额定电流栏中,括号前的数值为标定电流值Ib,括号内的数值为额定最大电流值Imax。

选型表
1


MP
210-
0
2
5
A
0
0
0
2
1
2

MP系列导轨式智能电力仪表











3

仪表型号:210单相











4
基本功能











5

多功能测量(仅针对MP260,MP280)











6

中央空调专用(仅针对MP280)











7

1=额定电压110V











8
2=额定电压220V/380V











9
5=工作频率50Hz











10

6=工作频率60Hz











11
A=电流直接接入式











12

B= 电流 CT 接入式











13
0=无复费率











14

1=复费率(分时计费)











15
0=无脉冲











16

1=脉冲











17
0=无通信











18

1=RS485,Modbus











19

1=精度1.0











20
2=精度2.0











21
1=液晶显示











22

2=计数器 显示











23
注:1.带★的选项为产品的默认选项,如MP210-025A00021,其它选项可能会增加费用。

产品尺寸
