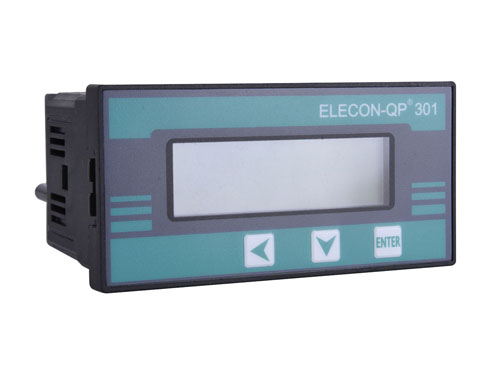

ELECON QP300 QP301 QP302 QP303 单相电力仪表


简介
    QP300/301/302单相智能配电仪表,提供单相电量测量、分析、记录、传输等电参数测量
    QP300:单相I、KWh
    QP301:单相I
    QP302:单相V、I、P、Q、S、PF、F、kWh

电源
★输入: 220±20%Vac,50/60Hz
★功耗: <2W
※扩展功能在订货时请确认

测量功能
★电压V
★电流I
★有功功率P
★无功功率Q
★视在功率S
★频率F
★功率因数PF
★有功电度Ep
★无功电度Eq

通讯
★类型:RS485
★通讯协议:Modbus
★可选Profibus-DP/Ethernet

输入输出
★可选配置2DI,2DO

选型表




QP
302-
4
5
3
0
0
0
M
2

QP系列智能电力仪表









3

仪表型号: 300、301、302









4

1=PT输入为100V









5
4=PT输入为380V(0.4KV)









6

X=无PT输入









7

1=CT输入为1A









8
5=CT输入为5A









9

2=工作电源220V AC/DC









10
3=工作电源220V AC









11
0=无DI/DO









12

1=2DI









13

2=4DI/2DO









14
0=无电度脉冲量









15

1=1个电度脉冲量









16
0=无AO(4~20mA/0~5V输出)









17

1=1个AO(4~20mA/0~5V输出)









18
M=RS485, Modbus









19
注:1.带★的选项为产品的默认选项,如QP300-453000M,其它选项可能会增加费用。

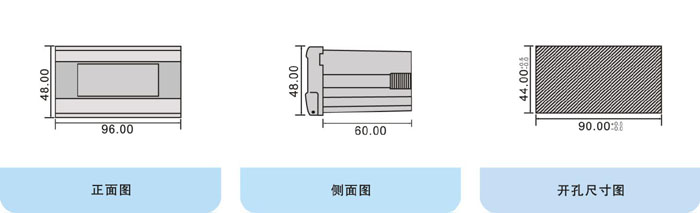

外形及开孔尺寸图(单位:mm)
