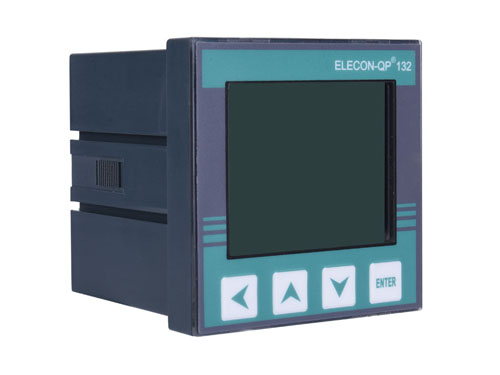

ELECON QP130 QP131 QP132 单相电力仪表


简介
    QP130/131/132单相智能配电仪表提供单相电量测量、分析、记录、传输等电参数测量
    QP130 单相I、KWh
    QP131 单相I
    QP132 单相V、I、P、Q、S、PF、F、KWh

电源
    ★输入: 220±20%Vac,50/60Hz
    ★功耗: <2W
    ※扩展功能在订货时请确认

测量功能
    ★电压V
    ★电流I
    ★有功功率P
    ★无功功率Q
    ★视在功率S
    ★频率F
    ★功率因数PF
    ★有功电度Ep
    ★无功电度Eq
通讯
    ★类型:RS485
    ★通讯协 议:Modbus
    ★可选Profibus-DP/Ethernet

输入输出
    ★可选配置2DI,2DO

性能指标

指 标
精度等级
电流,电压0.5%,其他1%
显示位数
四位,另加符号位,显示数据更新时间:约1秒
输入
表称输入
电流5A,220V/380V
过 量 程
持续:1.2倍,瞬间:电流10倍/5秒,电压2倍/1秒
频 率
50Hz±10%
电源
辅助电源
220V±20%AC
功 耗
< 4VA
隔离耐压
电源与输入为AC2KV输入
绝缘电阻
≥100M
平均无故障工作时间
≥50000h
工作条件
环境温度:-20~+55℃,相对湿度≤93%,无腐蚀气体场所
海拔高度
≤2500m

选型表
1


QP
13*-
4
5
3
0
0
0
M
2

QP系列智能电力仪表









3

仪表型号: 130、131、132









4

1=PT输入为100V









5
4=PT输入为380V(0.4KV)









6

X=无PT输入









7

1=CT输入为1A









8
5=CT输入为5A









9

2=工作电源220V AC/DC









10
3=工作电源220V AC









11
0=无DI/DO









12

1=2DI









13

2=4DI/2DO









14
0=无电度脉冲量









15

1=1个电度脉冲量









16
0=无AO(4~20mA/0~5V输出)









17

1=1个AO(4~20mA/0~5V输出)









18
M=RS485, Modbus









19
注:1.带★的选项为产品的默认选项,如QP130-453000M,其它选项可能会增加费用。
