简介

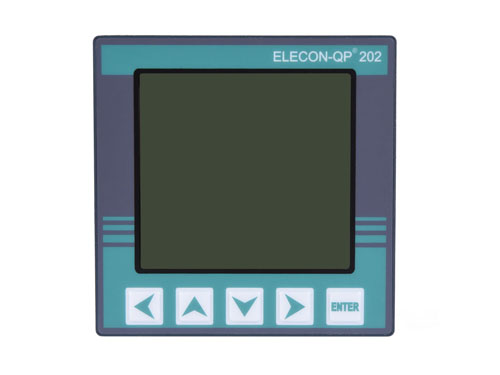

QP20*系列三相"晶显"液晶数显表突破传统观念，全部采用大屏幕，大字符，宽视角，耐大温差，耐潮湿的工业级仪表专用液晶显示器。美观大方，性能可靠。
QP200测量三相电流，电度.精度0.5%，大屏幕液晶字符显示。
QP201测量三相电流，精度0.5%，大屏幕液晶字符显示。
QP202测量三相电流，电压，有功，无功，功率因数，电度.精度0.5%，大屏幕液晶字符显示。
QP203测量三相电流，电压，精度0.5%，大屏幕液晶字符显示。
性能指标
|
|
指 标
|
|
精度等级
|
电流，电压0.5%，其他1%
|
|
显示位数
|
四位，另加符号位，显示数据更新时间：约1秒
|
|
输入
|
表称输入
|
电流5A，220V/380V
|
|
过 量 程
|
持续：1.2倍，瞬间：电流10倍/5秒，电压2倍/1秒
|
|
频 率
|
50Hz±10%
|
|
电源
|
辅助电源
|
220V±20%AC
|
|
功 耗
|
< 4VA
|
|
隔离耐压
|
电源与输入为AC2KV输入
|
|
绝缘电阻
|
≥100M
|
|
平均无故障工作时间
|
≥50000h
|
|
工作条件
|
环境温度：-20～+55℃，相对湿度≤93%，无腐蚀气体场所
|
|
海拔高度
|
≤2500m
|
选型表
|
1
|
|
|
QP
|
202-
|
X
|
4
|
5
|
3
|
|
2
|
|
QP系列智能电力仪表
|
|
|
|
|
|
|
|
3
|
|
仪表型号: 200、201、202、203
|
|
|
|
|
|
|
|
4
|
|
A=RS485、 Modbus
|
|
|
|
|
|
|
|
5
|
|
B=RS485, Modbus、2DI
|
|
|
|
|
|
|
|
6
|
★
|
X=无RS485、Modbus、2DI
|
|
|
|
|
|
|
|
7
|
|
1=PT输入为100V
|
|
|
|
|
|
|
|
8
|
★
|
4=PT输入为380V(0.4KV)
|
|
|
|
|
|
|
|
9
|
|
1=CT输入为1A
|
|
|
|
|
|
|
|
10
|
★
|
5=CT输入为5A
|
|
|
|
|
|
|
|
11
|
|
2=工作电源220V AC/DC
|
|
|
|
|
|
|
|
12
|
★
|
3=工作电源220V AC
|
|
|
|
|
|
|
|
13
|
注：1.带★的选项为产品的默认选项，如QP202-X453,其它选项可能会增加费用。
|
外形及开孔尺寸图(单位:mm)
 |
