产品简介
ELECON-HPD2000Q-DS无功功率补偿柜由ELECON-QP470控制器、ELECON-HPDC电容、ELECON-HPDL电抗及二次控制、柜体组成，整机设计为机电一体化，系统适配于所有通用柜型、品牌柜型或个性化设计柜型。根据系统电压，无功功率，通过智能无功补偿控制器控制模组内投切开关对电容器进行投切，实现电容器无涌流、无冲击投入（晶闸管开关采用过零投切），达到稳定系统电压，补偿电网无功、改善功率因数、提高变压器承载能力的目的。广泛应用于电力、冶金、石油、港口、化工、建材等工矿企业及小区配电系统。

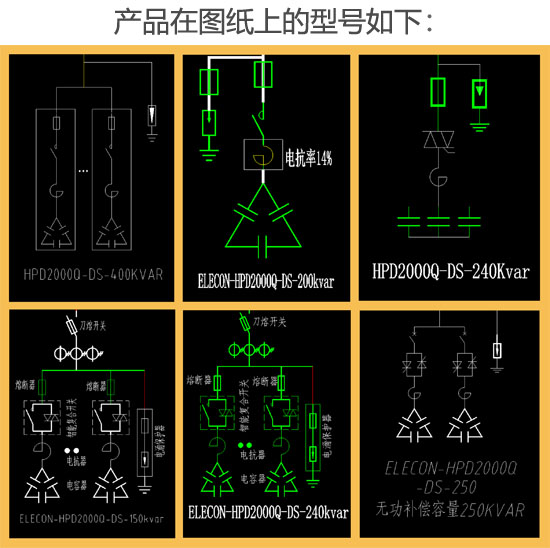

上图型号
主要参数
01.额定电压：400V
02.额定频率：50Hz±5%
03.额定容量：30kvar~600kvar
04.补偿方式：共补，分补，共补与分补结合
05.投切开关：接触器，复合开关，可控硅
06.控制方式：自动投切
07.防护等级：IP31（也可以更高设计）
08.散热系统：自然冷却或风扇冷却
09.短路保护：断路器、熔断器
10.外观标准：RAL7035国际标准外观或客户定制
11.技术标准：GB/T15576-2020、JB/T10695-2007
常见型号
|
序号
|
产品型号
|
容量
|
电压
|
投切开关
|
补偿方式
|
电抗率
|
|
01
|
ELECON-HPD2000Q-DS-120-400-1-1-7
|
120kvar
|
400V
|
接触器
|
共补
|
7%
|
|
02
|
ELECON-HPD2000Q-DS-160-400-1-1-7
|
160kvar
|
400V
|
接触器
|
共补
|
7%
|
|
03
|
ELECON-HPD2000Q-DS-200-400-1-2-7
|
200kvar
|
400V
|
接触器
|
分补
|
7%
|
|
04
|
ELECON-HPD2000Q-DS-250-400-1-2-7
|
250kvar
|
400V
|
接触器
|
分补
|
7%
|
|
05
|
ELECON-HPD2000Q-DS-300-400-3-1-14
|
300kvar
|
400V
|
晶闸管
|
共补
|
14%
|
|
06
|
ELECON-HPD2000Q-DS-350-400-3-1-14
|
350kvar
|
400V
|
晶闸管
|
共补
|
14%
|
|
07
|
ELECON-HPD2000Q-DS-400-400-3-2-14
|
400kvar
|
400V
|
晶闸管
|
分补
|
14%
|
|
08
|
ELECON-HPD2000Q-DS-500-400-3-2-14
|
500kvar
|
400V
|
晶闸管
|
分补
|
14%
|
|
