二、产品选型
——容量(安培):25A。

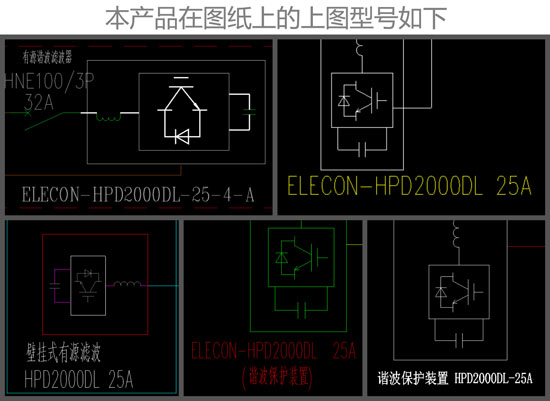

——型号:HPD2000DL-20A。
三、技术参数
1. 电气性能
——额定电压:AC380V ±15%。
——额定频率:50Hz ±5%。
——电气接线:单相;三相三线;三相四线。
——补偿模式:①单独补偿谐波;②单独补偿无功和不平衡;③优先补偿谐波;④优先补偿无功和不平衡。
——补偿容量:根据补偿模式,智能分配用于谐波、无功和不平衡的补偿容量。
——谐波补偿范围:2~50次谐波。
——谐波补偿设定:①2-50次自动滤波;②2-25次奇数次可选; ③2-25次偶数次可选;④25-50次可选。
——谐波补偿能力:自动滤波能力大于97%(在额定容量下);人工设定谐波补偿率。
——无功补偿能力:可补容性无功和感性无功。
——功率因数校正:0.99~-0.99可设定。
——零序补偿能力:有。
——瞬时响应时间:0.1ms。
——全响应时间:10ms。
——有功功率损耗:<2%,额定模块功率下,98%效率。
——过载能力:120%,瞬间300%。
——保护方式:过欠压,过流,过热,限流。
——多台运行方式:并联运行,不限数量。
——平均无故障时间:≥10万小时。
2. 控制特征
——拓扑结构:多重化两电平;三电平。
——开关频率:20KHz。
——控制算法:瞬时无功和DFT。
——控制器架构:ARM(带浮点处理器)+FPGA全数字控制。
——通信功能:采用Modbus远程通讯协议,通信接口,RS485/422/232和以太网。
——控制连接:电气连接,或光纤。
——显示界面:电压、电流、功率、功率因数、谐波电流、谐波畸变率、运行方式、运行时间、故障信息。
3. 结构特征
——防护等级:IP20(可选多种防护等级)。
——颜色:RAL7035(浅灰色),可提供其它颜色。
——冷却方式:智能风冷。
——安装方式:室内安装,固定方式可选,电缆进线方式可选。
——进线方式:后进线、上进线或下进线。
——噪音:1m距离额定情况下≤50dB。
4. 环境条件
——环境条件:-25℃~+55℃。
——存储温度:-40℃~+65℃。
——相对湿度:最大95%,无凝露。
——海拔高度:安装海拔2000米以下;超过2000米需定制。
——污秽等级:重污区。
——雷害等级:中雷区。
5. 电磁兼容
——抗高频干扰:IEC60255-22-1:3级。
——抗静电放电:IEC60255-22-2:4级。
——抗工频磁场干扰:IEC1000-4-8: 5级。
——抗辐射电磁场干扰:IEC60255-22-3:3级。
——抗快速瞬变干扰:IEC60255-22-4:4级。
——浪涌耐受能力:参照IEC255-2及255-3,4级/ANSI/IEEEC37.90.1。
——冲击电压:参照IEC255-50.5J5kV。
——电流耐受:参照ANSI/IEEEC37.90。
6. 选配功能
——专用宽频谱高精密谐波测量CT互感器。
——谐波仿真及计算软件。
