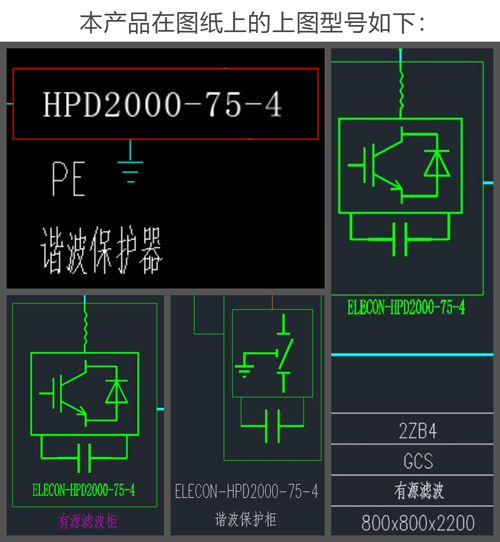

HPD2000-75-4-ELECON美国电气控制有限公司

产品名称：谐波保护装置（Harmonic Protective Device），又名：有源滤波装置（Active Power Filter）。谐波保护装置HPD2000的基本原理是从补偿对象中检测出谐波电流，由补偿装置产生一个与谐波电流大小相等，方向相反的谐波电流对补偿对象产生的谐波电流进行补偿，从而使系统中只含有基波电流。这种补偿装置的特性是不受系统的阻抗影响，且可以对频率和幅值都随时间变化的准谐波进行补偿，在补偿谐波的同时，还能对系统进行无功补偿，提高功率因数，使电能质量满足国标要求。目前，这种装置是治理谐波污染，提高电能质量的最理想装置。

2、产品选型

谐波保护器容量（安培）	对应的变压器容量	谐波保装置型号
50A	315/400KVA	HPD2000-50-4-A，HPD2000-50A-4
75A	500/630KVA	HPD2000-75-4-A，HPD2000-75A-4
100A	800KVA	HPD2000-100-4-A，HPD2000-100A-4
125A	1000KVA	HPD2000-125-4-A，HPD2000-125A-4
150A	1250KVA	HPD2000-150-4-A，HPD2000-150A-4
175A	1250KVA	HPD2000-175-4-A，HPD2000-175A-4
200A	1600KVA	HPD2000-200-4-A，HPD2000-200A-4
225A	1600KVA	HPD2000-225-4-A，HPD2000-225A-4
250A	2000KVA	HPD2000-250-4-A，HPD2000-250A-4
275A	2000KVA	HPD2000-275-4-A，HPD2000-275A-4
300A	2500KVA	HPD2000-300-4-A，HPD2000-300A-4
325A		HPD2000-325-4-A，HPD2000-325A-4
350A		HPD2000-350-4-A，HPD2000-350A-4
375A		HPD2000-375-4-A，HPD2000-375A-4
400A	3150KVA	HPD2000-400-4-A，HPD2000-400A-4

3、技术参数

电气性能	额定电压	AC380V ±15%
	额定频率	50Hz ±5%
	电气接线	单相；三相三线；三相四线
	补偿模式	①单独补偿谐波；②单独补偿无功和不平衡； ③优先补偿谐波；*④优先补偿无功和不平衡。
	补偿容量	*根据补偿模式，智能分配用于谐波、无功和不平衡的补偿容量。
	谐波补偿范围	2~50次谐波
	谐波补偿设定	①2-50次自动滤波；②2-25次奇数次可选； ③2-25次偶数次可选；*④25-50次可选。
	谐波补偿能力	自动滤波能力大于97%（在额定容量下）； *人工设定谐波补偿率
	无功补偿能力	*可补容性无功和感性无功
	功率因数校正	*0.99~-0.99可设定
	零序补偿能力	*有
	瞬时响应时间	0.1ms
	全响应时间	10ms
	有功功率损耗	<2% 额定模块功率下，98%效率
	过载能力	120%，瞬间300%
	保护方式	过欠压，过流，过热，限流
	多台运行方式	并联运行，不限数量
	平均无故障时间	≥10万小时
控制特征	拓扑结构	多重化两电平；三电平
	开关频率	20KHz
	控制算法	瞬时无功和DFT
	控制器架构	ARM（带浮点处理器）+FPGA全数字控制
	通信功能	*采用Modbus远程通讯协议，通信接口， RS485/422/232和以太网
	控制连接	电气连接，或光纤
	显示界面	电压、电流、功率、功率因数、谐波电流、谐波畸变率、运行方式、运行时间、故障信息
结构特征	防护等级	IP20 （可选多种防护等级）
	颜色	RAL7035(浅灰色)，可提供其它颜色
	冷却方式	智能风冷
	安装方式	室内安装，固定方式可选，电缆进线方式可选
	进线方式	后进线、上进线或下进线
	噪音	1m距离额定情况下≤50dB
环境条件	环境条件	-25℃~+55℃
	存储温度	-40℃~+65℃
	相对湿度	最大95%，无凝露
	海拔高度	安装海拔2000米以下；超过2000米需定制。
	污秽等级	重污区
	雷害等级	中雷区
电磁兼容	抗高频干扰	IEC60255-22-1:3级
	抗静电放电	IEC60255-22-2:4级
	抗工频磁场干扰	IEC1000-4-8: 5级
	抗辐射电磁场干扰	IEC60255-22-3:3级
	抗快速瞬变干扰	IEC60255-22-4:4级
	浪涌耐受能力	参照IEC255-2及255-3,4级/ANSI/IEEEC37.90.1
	冲击电压	参照IEC255-50.5J5kV
	电流耐受	参照ANSI/IEEEC37.90
选配功能	ModBus，RS485通讯功能套件
	彩色LCD高清晰控制屏
	专用宽频谱高精密谐波测量CT互感器
	谐波仿真及计算软件
	带*的功能

4、型号说明

设备的容量：

50A，75A，100A，125A，150A，175A，200A，225A，250A，275A，300A，325A，350A，375A，400A，更大容量可定制。

电压等级和制式：

3-380V三相三线系统

4-380V三相四线系统

5-660V三相三线系统

6-660V三相四线系统

结构类型：

A-模块组合。

例：HPD2000-100-4-A

表示：由模块组合而成，100A容量，三相四线，380V电压的谐波保护器HPD2000。

其它说明：谐波保护器可按客户要求选择配套的标准柜式结构，如MNS，GCS，GGD等，也可提供定制的尺寸。
