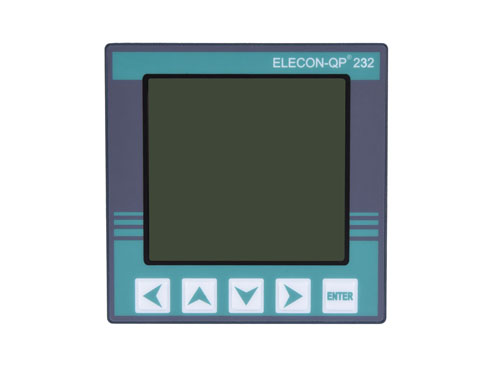

ELECON-QP230 QP231 QP232 QP233

简介
    QP23*系列三相"晶显"液晶数显表突破传统观念,全部采用大屏幕,大字符,宽视角, 耐大温差,耐潮湿的工业级仪表专用LED显示器。美观大方,性能可靠。
    QP230测量三相电流,电度.精度0.5%,大屏幕LED字符显示
    QP231测量三相电流,精度0.5%,大屏幕LED字符显示
    QP232测量三相电流,电压,有功,无功,功率因数,电度.精度0.5%,大屏幕LED字符显示
    QP233测量三相电流,电压,精度0.5%,大屏幕液晶字符显示

性能指标


指 标
精度等级
电流,电压0.5%,其他1%
显示位数
四位,另加符号位,显示数据更新时间:约1秒


输入
表称输入
电流5A,220V/380V
过 量 程
持续:1.2倍,瞬间:电流10倍/5秒,电压2倍/1秒
频 率
50Hz±10%
电源
辅助电源
220V±20%AC
功 耗
< 4VA
隔离耐压
电源与输入为AC2KV输入
绝缘电阻
≥100M
平均无故障工作时间
≥50000h
工作条件
环境温度:-20~+55℃,相对湿度≤93%,无腐蚀气体场所
海拔高度
≤2500m

选型表

1


QP
23*-
X
4
5
3
2

QP系列智能电力仪表






3

仪表型号: 230、231、232、233






4

A=RS485、 Modbus






5

B=RS485, Modbus、2DI






6
X=无RS485、Modbus、2DI






7

1=PT输入为100V






8
4=PT输入为380V(0.4KV)






9

1=CT输入为1A






10
5=CT输入为5A






11

2=工作电源220V AC/DC






12
3=工作电源220V AC






13
注:1.带★的选项为产品的默认选项,如QP232-X453,其它选项可能会增加费用。

外形及开孔尺寸图(单位:mm)
