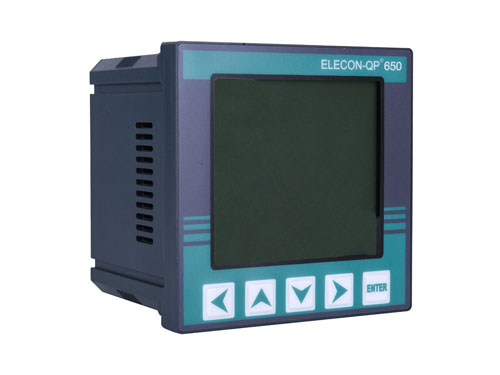

QP650

简介
    QP650可以测量其有效值和峰值电压和电流,频率,骤升、瞬变、中断、功率和功能、最大需量、高达31次的谐波、谐间波、闪变、控制信号、浪涌和不平衡等。
    QP650采用320×240的600万色真彩显示屏,提供全面的数据分析能力。
    QP650对配电系统进行实时系统监测,提供电能质量总体情况汇总屏幕,便于深入研究任何参数的细节。

显示
    ★600万色QVGA真彩显示屏,色彩鲜艳,清晰。更准确传递信息
    ★320×240,3.5寸屏幕,显示更多信息
    ★既以传统方式显示数据,又以Windows窗口界面显示数据,更加灵活方便
    ★直接显示存储的数据,无需接入计算机
    ★直接显示电压、电流波形,直观、方便

通讯
    ★类型:RS485
    ★通讯协 议:Modbus
    ★可选Profibus-DP/Ethernet
    ※扩展功能在订货时请确认

测量功能
    ★电压谐波含量2次至31次谐波和总谐量THDu
    ★电流谐波含量2次至31次谐波和总谐波含量THDi
    ★电压峰值系数
    ★电话干扰系数THFF
    ★电流K系数
    ★电压不平衡系数U_unbl
    ★电流不平衡系数I_unbl
    ★最大值最小值统计并带有时间标签
    ★波含进行电能质量分析时,每周波1024点

电源
    ★输入:85V~264Vac,50/60Hz或100V~280Vdc
    ★功耗:<2W

电度测量
    QP650产品采用32位DSP芯片及专用电度IC的“双核”技术,电度测量精度符合工业、高端标准。

※扩展功能
    ★通过协议可扩展Profibus-DP,Lonworks,Canbus,Devicenet
    ★可扩展以太网口,TCP/IP协议
    ★USB,SD存储卡
    ★相位分析,数据存储
    ★越限报警
    ★事件顺序记录SOE
    ★开关变位主动上传
    ★复费率电度及需量(分时电度)
    ★2路RS485通讯回路
    ★DI/DO/AI/AO可编程功能
    ★可扩展DO最多至4路
       可扩展DI最多至8路
       可扩展AO最多至2路

波形捕捉功能(可选)
    ★实时波形记录,故障录波
    ★在6个用户配置的通道中,手动或报警触发
    ★3个周波.128点/周波

输入输出
★可选配置4DI,2DO

选型表
1


QP
650-
4
5
3
0
1
0
0
M
0
0
2

QP系列智能电力仪表












3

仪表型号: 650












4

1=PT输入为100V












5
4=PT输入为380V(0.4KV)












6

X=PT输入-无(针对QP451)












7

1=CT输入为1A












8
5=CT输入为5A












10

2=工作电源220V DC/AC












11
3=工作电源220V AC












12
0=DI/DO/AO扩展-无












13

1=DI/DO/AO扩展-2DI












14

2=DI/DO/AO扩展-2DI,2DO












15

0=无DI/DO












16
1=4DI/2DO












17
0=无电度脉冲量












18

1=1个电度脉冲量












19
0=无AO(4~20mA/0~5V输出)












20

1=1个AO(4~20mA/0~5V输出)












21

2=2个AO(4~20mA/0~5V输出),不能选第24项“T”












22
M=RS485, Modbus












23

E=Ethernet












24

T=RS485双口, Modbus,无第21项“2”,只能选”1“












25
0=无谐波测量












26

A=谐波测量












27

H=谐波分析












28
0=无分时电度












29

1=有分时电度












30
注:1.分时电度功能提供周期较长,订货时须提前联系;2.QP452T专门针对中央空调;3.带★的选项为产品的默认选项,如QP452-4530100M00,其它选项可能会增加费用。



外形及开孔尺寸图(单位:mm)
