简介

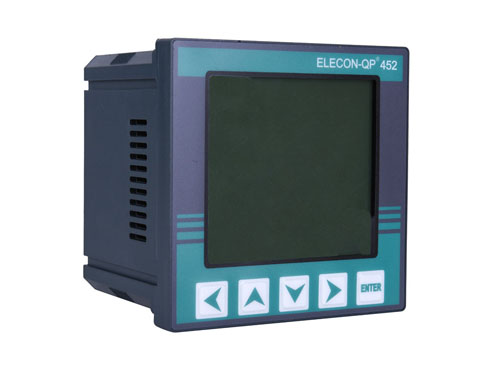

QP450/451/452/453智能配电仪表 是针对日益提高的工业/企业用户对智能 配电监控的要求而推出的实用型产品，采用专业的大屏幕、宽温字符液晶显示。
QP450/451/452/453智能配电仪表 具备电量测量、分析、记录、传输等电参 数测量功能及电能质量分析功能。
显示
★采用大屏幕液晶显示，显示更多信息
★直接显示电压、电流波形，直观、方便
★中文显示(可选)
通讯
★类型：RS485
★通讯协 议：Modbus
★可选Profibus-DP/Ethernet
※扩展功能在订货时请确认
输入输出
★基本配置4DI，2DO
电源
★输入：85V~264Vac，50/60Hz或100V~280Vdc
★功耗：<2W
测量功能
★电压V2、V2、V3、Vlnavg、V22、V23、V31、Vllavg
★电流I 1、I 2、I 3、In、Iavg
★有功功率P1、P2、P3、Psum
★无功功率Q1、Q2、Q3、Qsum
★视在功率S1、S2、S3、Ssum
★频率F
★功率因数PF1、PF2、PF3、PF
★有功电度Ep_imp，Ep_exp，Ep_total，Ep_net
★无功电度Eq_imp，Eq_exp，Eq_total，Eq_net
电能质量分析功能(可选)
★电压谐波含量2次至31次谐波和总谐量THDu
★电流谐波含量2次至31次谐波和总谐波含量THDi
★电压峰值系数
★电话干扰系数THFF
★电流K系数
★电压不平衡系数U_unbl
★电流不平衡系数I_unbl
★最大值最小值统计并带有时间标签
※扩展功能
★越限报警
★事件顺序记录SOE
★开关变位主动上传
★复费率电度及需量(分时电度)
★2路RS485通讯回路
★可扩展DO最多至2路
可扩展DI最多至6路
可扩展AO最多至2路
选型表
|
1
|
|
|
QP
|
45*-
|
4
|
5
|
3
|
0
|
1
|
0
|
0
|
M
|
0
|
0
|
|
2
|
|
QP系列智能电力仪表
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3
|
|
仪表型号: 450、451、452、453
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4
|
|
1=PT输入为100V
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5
|
★
|
4=PT输入为380V(0.4KV)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6
|
|
X=PT输入-无(针对QP451)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7
|
|
1=CT输入为1A
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8
|
★
|
5=CT输入为5A
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10
|
|
2=工作电源220V DC/AC
|
|
|
|
|
|
|
|
|
|
|
|
|
|
11
|
★
|
3=工作电源220V AC
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12
|
★
|
0=DI/DO/AO扩展-无
|
|
|
|
|
|
|
|
|
|
|
|
|
|
13
|
|
1=DI/DO/AO扩展-2DI
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14
|
|
2=DI/DO/AO扩展-2DI,2DO
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15
|
|
0=无DI/DO
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16
|
★
|
1=4DI/2DO
|
|
|
|
|
|
|
|
|
|
|
|
|
|
17
|
★
|
0=无电度脉冲量
|
|
|
|
|
|
|
|
|
|
|
|
|
|
18
|
|
1=1个电度脉冲量
|
|
|
|
|
|
|
|
|
|
|
|
|
|
19
|
★
|
0=无AO(4~20mA/0~5V输出)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20
|
|
1=1个AO(4~20mA/0~5V输出)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
21
|
|
2=2个AO(4~20mA/0~5V输出）,不能选第24项“T”
|
|
|
|
|
|
|
|
|
|
|
|
|
|
22
|
★
|
M=RS485, Modbus
|
|
|
|
|
|
|
|
|
|
|
|
|
|
23
|
|
E=Ethernet
|
|
|
|
|
|
|
|
|
|
|
|
|
|
24
|
|
T=RS485双口, Modbus,无第21项“2”,只能选”1“
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25
|
★
|
0=无谐波测量
|
|
|
|
|
|
|
|
|
|
|
|
|
|
26
|
|
A=谐波测量
|
|
|
|
|
|
|
|
|
|
|
|
|
|
27
|
|
H=谐波分析
|
|
|
|
|
|
|
|
|
|
|
|
|
|
28
|
★
|
0=无分时电度
|
|
|
|
|
|
|
|
|
|
|
|
|
|
29
|
|
1=有分时电度
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30
|
注：1.分时电度功能提供周期较长，订货时须提前联系；2.QP452T专门针对中央空调；3.带★的选项为产品的默认选项，如QP452-4530100M00,其它选项可能会增加费用。
|
