二、产品选型
——容量（安培）：75A。

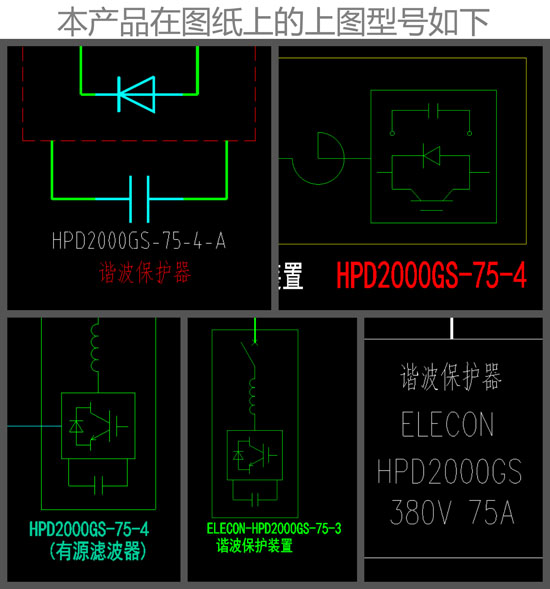

——型号：ELECON-HPD2000GS-75-4。
三、技术参数
1. 电气性能
——额定电压：AC380V ±15%。
——额定频率：50Hz ±5%。
——电气接线：单相；三相三线；三相四线。
——补偿模式：①单独补偿谐波；②单独补偿无功和不平衡；③优先补偿谐波；④优先补偿无功和不平衡。
——补偿容量：根据补偿模式，智能分配用于谐波、无功和不平衡的补偿容量。
——谐波补偿范围：2~50次谐波。
——谐波补偿设定：①2-50次自动滤波；②2-25次奇数次可选； ③2-25次偶数次可选；④25-50次可选。
——谐波补偿能力：自动滤波能力大于97%（在额定容量下）；人工设定谐波补偿率。
——无功补偿能力：可补容性无功和感性无功。
——功率因数校正：0.99~-0.99可设定。
——零序补偿能力：有。
——瞬时响应时间：0.1ms。
——全响应时间：10ms。
——有功功率损耗：<2%，额定模块功率下，98%效率。
——过载能力：120%，瞬间300%。
——保护方式：过欠压，过流，过热，限流。
——多台运行方式：并联运行，不限数量。
——平均无故障时间：≥10万小时。
2. 控制特征
——拓扑结构：多重化两电平；三电平。
——开关频率：20KHz。
——控制算法：瞬时无功和DFT。
——控制器架构：ARM（带浮点处理器）+FPGA全数字控制。
——通信功能：采用Modbus远程通讯协议，通信接口，RS485/422/232和以太网。
——控制连接：电气连接，或光纤。
——显示界面：电压、电流、功率、功率因数、谐波电流、谐波畸变率、运行方式、运行时间、故障信息。
3. 结构特征
——防护等级：IP20（可选多种防护等级）。
——颜色：RAL7035(浅灰色)，可提供其它颜色。
——冷却方式：智能风冷。
——安装方式：室内安装，固定方式可选，电缆进线方式可选。
——进线方式：后进线、上进线或下进线。
——噪音：1m距离额定情况下≤50dB。
4. 环境条件
——环境条件：-25℃~+55℃。
——存储温度：-40℃~+65℃。
——相对湿度：最大95%，无凝露。
——海拔高度：安装海拔2000米以下；超过2000米需定制。
——污秽等级：重污区。
——雷害等级：中雷区。
5. 电磁兼容
——抗高频干扰：IEC60255-22-1:3级。
——抗静电放电：IEC60255-22-2:4级。
——抗工频磁场干扰：IEC1000-4-8: 5级。
——抗辐射电磁场干扰：IEC60255-22-3:3级。
——抗快速瞬变干扰：IEC60255-22-4:4级。
——浪涌耐受能力：参照IEC255-2及255-3,4级/ANSI/IEEEC37.90.1。
——冲击电压：参照IEC255-50.5J5kV。
——电流耐受：参照ANSI/IEEEC37.90。
6. 选配功能
——专用宽频谱高精密谐波测量CT互感器。
——谐波仿真及计算软件。
