简介

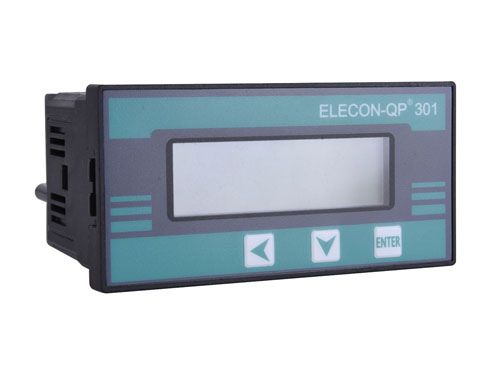

QP300/301/302单相智能配电仪表，提供单相电量测量、分析、记录、传输等电参数测量
QP300：单相I、KWh
QP301：单相I
QP302：单相V、I、P、Q、S、PF、F、kWh
电源
★输入： 220±20%Vac，50/60Hz
★功耗： <2W
※扩展功能在订货时请确认
测量功能
★电压V
★电流I
★有功功率P
★无功功率Q
★视在功率S
★频率F
★功率因数PF
★有功电度Ep
★无功电度Eq
通讯
★类型：RS485
★通讯协议：Modbus
★可选Profibus-DP/Ethernet
输入输出
★可选配置2DI，2DO
选型表
|
|
|
|
QP
|
302-
|
4
|
5
|
3
|
0
|
0
|
0
|
M
|
|
2
|
|
QP系列智能电力仪表
|
|
|
|
|
|
|
|
|
|
|
3
|
|
仪表型号: 300、301、302
|
|
|
|
|
|
|
|
|
|
|
4
|
|
1=PT输入为100V
|
|
|
|
|
|
|
|
|
|
|
5
|
★
|
4=PT输入为380V(0.4KV)
|
|
|
|
|
|
|
|
|
|
|
6
|
|
X=无PT输入
|
|
|
|
|
|
|
|
|
|
|
7
|
|
1=CT输入为1A
|
|
|
|
|
|
|
|
|
|
|
8
|
★
|
5=CT输入为5A
|
|
|
|
|
|
|
|
|
|
|
9
|
|
2=工作电源220V AC/DC
|
|
|
|
|
|
|
|
|
|
|
10
|
★
|
3=工作电源220V AC
|
|
|
|
|
|
|
|
|
|
|
11
|
★
|
0=无DI/DO
|
|
|
|
|
|
|
|
|
|
|
12
|
|
1=2DI
|
|
|
|
|
|
|
|
|
|
|
13
|
|
2=4DI/2DO
|
|
|
|
|
|
|
|
|
|
|
14
|
★
|
0=无电度脉冲量
|
|
|
|
|
|
|
|
|
|
|
15
|
|
1=1个电度脉冲量
|
|
|
|
|
|
|
|
|
|
|
16
|
★
|
0=无AO(4~20mA/0~5V输出)
|
|
|
|
|
|
|
|
|
|
|
17
|
|
1=1个AO(4~20mA/0~5V输出)
|
|
|
|
|
|
|
|
|
|
|
18
|
★
|
M=RS485, Modbus
|
|
|
|
|
|
|
|
|
|
|
19
|
注：1.带★的选项为产品的默认选项，如QP300-453000M,其它选项可能会增加费用。
|
外形及开孔尺寸图(单位:mm)
 |
