有源电力滤波装置:USAPF2000/USAAPF2000系列

说明:USAPF/USAAPF2000系列有源电力滤波装置,是针对新市场或新代理商而推出的产品系列。



1、产品简介
       产品名称:有源滤电力波装置(Active Power Filter。简称APF)。有源滤电力波装置的基本原理是从补偿对象中检测出谐波电流,由补偿装置产生一个与谐波电流大小相等,方向相反的谐波电流对补偿对象产生的谐波电流进行补偿,从而使系统中只含有基波电流。这种补偿装置的特性是不受系统的阻抗影响,且可以对频率和幅值都随时间变化的准谐波进行补偿,在补偿谐波的同时,还能对系统进行无功补偿,提高功率因数,使电能质量满足国标要求。目前,这种装置是治理谐波污染,提高电能质量的最理想装置

2、产品选型
滤波装置容量(安培)
对应的变压器容量
有源电力滤波装置型号
25A
160/200KVA
USAPF2000-25-4-A,USAAPF2000-25A-4
30A
250KVA
USAPF2000-30-4-A,USAAPF2000-30A-4
50A
315/400KVA
USAPF2000-50-4-A,USAAPF2000-50A-4
60A
500KVA
USAPF2000-60-4-A,USAAPF2000-60A-4
75A
630KVA
USAPF2000-75-4-A,USAAPF2000-75A-4
100A
800KVA
USAPF2000-100-4-A,USAAPF2000-100A-4
125A
1000KVA
USAPF2000-125-4-A,USAAPF2000-125A-4
150A
1250KVA
USAPF2000-150-4-A,USAAPF2000-150A-4
175A
USAPF2000-175-4-A,USAAPF2000-175A-4
200A
1600KVA
USAPF2000-200-4-A,USAAPF2000-200A-4
225A
USAPF2000-225-4-A,USAAPF2000-225A-4
250A
2000KVA
USAPF2000-250-4-A,USAAPF2000-250A-4
275A
USAPF2000-275-4-A,USAAPF2000-275A-4
300A
2500KVA
USAPF2000-300-4-A,USAAPF2000-300A-4
325A
USAPF2000-325-4-A,USAAPF2000-325A-4
350A
USAPF2000-350-4-A,USAAPF2000-350A-4
375A
USAPF2000-375-4-A,USAAPF2000-375A-4
400A
3150KVA
USAPF2000-400-4-A,USAAPF2000-400A-4

3、技术参数

电气
性能
额定电压
AC380V ±15%
额定频率
50Hz ±5%
电气接线
单相;三相三线;三相四线
补偿模式
①单独补偿谐波;*②单独补偿无功和不平衡;
*③优先补偿谐波;*④优先补偿无功和不平衡。
补偿容量
*根据补偿模式,智能分配用于谐波、无功和不平衡的补偿容量。
谐波补偿范围
2~50次谐波
谐波补偿设定
①2-50次自动滤波;*②2-25次奇数次可选;
*③2-25次偶数次可选;*④25-50次可选。
谐波补偿能力
自动滤波能力大于97%(在额定容量下);
*人工设定谐波补偿率
无功补偿能力
*可补容性无功和感性无功
功率因数校正
*0.99~-0.99可设定
零序补偿能力
*有
瞬时响应时间
0.1ms
全响应时间
10ms
有功功率损耗
<2% 额定模块功率下,98%效率
过载能力
120%,瞬间300%
保护方式
过欠压,过流,过热,限流
多台运行方式
并联运行,不限数量
平均无故障时间
≥10万小时
控制
特征

拓扑结构
多重化两电平;三电平
开关频率
20KHz
控制算法
瞬时无功和DFT
控制器架构
ARM(带浮点处理器)+FPGA全数字控制
通信功能
*采用Modbus远程通讯协议,通信接口, RS485/422/232和以太网
控制连接
电气连接,或光纤
显示界面
电压、电流、功率、功率因数、谐波电流、谐波畸变率、运行方式、运行时间、故障信息
结构
特征
防护等级
IP20 (可选多种防护等级)
颜色
RAL7035(浅灰色),可提供其它颜色
冷却方式
智能风冷
安装方式
室内安装,固定方式可选,电缆进线方式可选
进线方式
后进线、上进线或下进线
噪音
1m距离额定情况下≤50dB
环境
条件
环境条件
-25℃~+55℃
存储温度
-40℃~+65℃
相对湿度
最大95%,无凝露
海拔高度
安装海拔2000米以下;超过2000米需定制。
污秽等级
重污区
雷害等级
中雷区
电磁
兼容
抗高频干扰
IEC60255-22-1:3级
抗静电放电
IEC60255-22-2:4级
抗工频磁场干扰
IEC1000-4-8: 5级
抗辐射电磁场干扰
IEC60255-22-3:3级
抗快速瞬变干扰
IEC60255-22-4:4级
浪涌耐受能力
参照IEC255-2及255-3,4级/ANSI/IEEEC37.90.1
冲击电压
参照IEC255-50.5J5kV
电流耐受
参照ANSI/IEEEC37.90
选配
功能
ModBus,RS485通讯功能套件
彩色LCD高清晰控制屏
专用宽频谱高精密谐波测量CT互感器
谐波仿真及计算软件
带*的功能

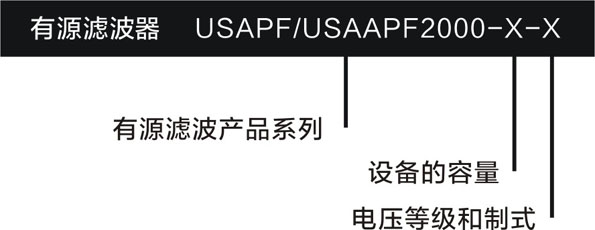

4、型号说明


设备的容量:
25A,30A,50A,60A,75A,100A,125A,150A,175A,200A,225A,250A,275A,300A,325A,350A,375A,400A,更大容量可定制。

电压等级和制式:
3-380V三相三线系统
4-380V三相四线系统
5-660V三相三线系统
6-660V三相四线系统

结构类型:
A-模块组合。
例:USAPF2000-100-4-A
表示:由模块组合而成,100A容量,三相四线,380V电压的有源电力滤波装置

其它说明:有源电力滤波装置可按客户要求选择配套的标准柜式结构,如MNS,GCS,GGD等,也可提供定制的尺寸。
